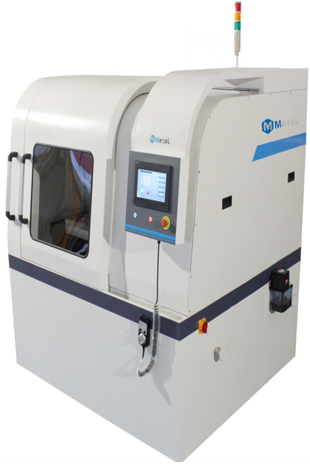

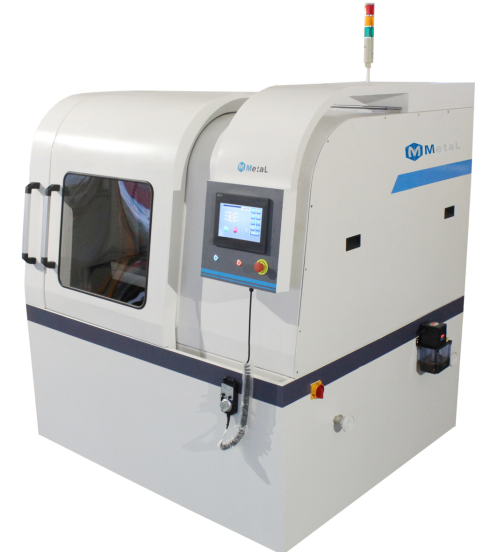

Metal-180大型自動金相切割機

產品介紹

Metal-180大型切割機是一種PLC自動控制的金相試樣切割機，采用施耐德電氣和三菱軟件，X,Y,Z方向自動準確控制，切割速度變頻控制，具有非常高可靠性和控制能力，具有：（一）電子手輪、自動隨意轉換，（二）觸摸屏顯示各種切割數據，（三）準確定位，（四）砍式切割、平推連續切割、掃式切割三種功能切割方式，多樣切割方式能適應不同硬度材料，達到快速切割的目的。為了方便切割室清晰和主軸電機安全，我們采用了機、電分離；切割室安全防護罩上具有超大的觀察視窗，使使用者便于觀察樣品的切割全過程；切割室內安裝了LED照明燈，實現對整個切割室所用區域的有效照明；切割室內的換氣風可保證切割時產生的各種蒸汽和煙霧的高效流動排出，增加了工作室內明亮和清晰度；設計更人性化，運用了人機工程學原理。特點：噪音低，操作簡單方便，切割品質優，外形美觀，使用安全，是實驗室制樣必備設備之一。

機體形式：臥式。主要有左側（安全罩）右滑門，側開門，夾具、沖洗龍頭等，右部觸摸控制臺，電機室。后側冷卻水箱（獨立）組成。

采用變頻電機直連切割片，無極調速，簡明的設計，堅固的結構，直接驅動提供了電動機與切割片之間的動力傳遞，并確保高效率、低噪音、最低限度的維護以及更長的使用壽命。

專為大型工件的大容量切割而設計，使維護機器零件和處理大型工件變得更加容易?；瑒?dòng)門和側開門設計使您擁有更多的空間以及無限制的進出，從而能更加方便的將大型工件裝載在合適的位置。可可以從上前左三個方向都可以將工件送入切割室。

工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。

配有冷卻水箱儲存冷卻液，切忌使用自來水作為冷卻液。切割工件完成后，用左邊沖洗龍頭，沖洗室內垃圾并關閉安全門。

技術參數

切割模式：砍式切割、平推式切割、掃式切割

進給模式：0.00-0.25mm/s（調節步長為0.01）

變頻調速：50-2600轉/分

最大行程：Z軸270mm；Y軸550mm；X軸110mm

切割室尺寸：1600*1060*1200mm

切割片規格：500*4*32mm

最大通過直徑：φ180

切割功率：11KW

電源：380V  50HZ

外形尺寸：1800*1700*2500mm（長*寬*高）
