技術規格

目鏡 Eyepiece

大視野 WF10X(視場數Φ22mm)

物鏡

(無限遠長工作距離平場消色差物鏡)

XTLS-18A（配明場物鏡）

PL L10X/0.25  工作距離：20.2 mm

PL L20X/0.40  工作距離：8.80 mm

PL L50X/0.70  工作距離：3.68 mm

PL L100X/0.85（干式Dry）工作距離：0.40 mm

XTLS-18BD（配明/暗場物鏡）

PL L5X/0.12 BD  工作距離：9.70 mm

PL L10X/0.25 BD  工作距離：9.30 mm

PL L20X/0.40 BD 工作距離：7.23mm

PL L50X/0.70 BD  工作距離：2.50 mm

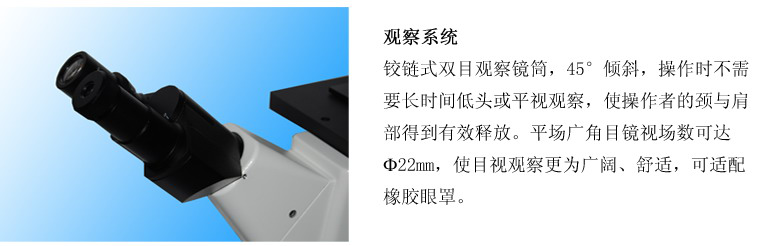

目鏡筒

45?傾斜,瞳距調節范圍53~75mm.

CCD接頭

1XCCD相機接口

調焦機構

粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.

轉換器

五孔(內向式滾珠內定位)

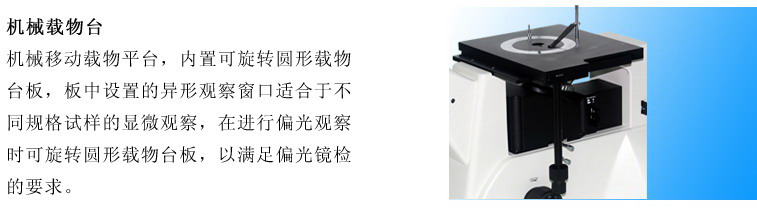

載物臺

機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm.

圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф12mm.

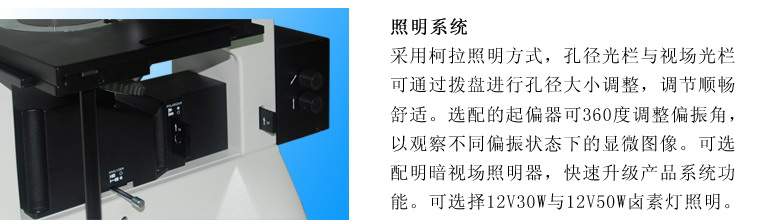

照明系統

6V30W鹵素?zé)?，亮度可調,適用于XTL-18B

12V50W鹵素?zé)簦炼瓤烧{(diào),適用于XTL-18BD

內置視場光闌、孔徑光闌與拉板式起偏器

配磨砂玻璃，黃、綠、藍濾色片

名稱

類別/技術參數

目鏡

分劃目鏡10X（Φ22mm）

物鏡

PL L5X/0.10  工作距離：26.12 mm

明視場

PL L40X/0.60  工作距離：3.98 mm

PL L60X/0.70  工作距離：3.18 mm

PL L80X/0.80  工作距離：1.28 mm

PL L40X/0.60 BD  工作距離：3.00 mm

明、暗視場

PL L60X/0.75 BD  工作距離：1.90 mm

PL L80X/0.80 BD   工作距離：0.80mm

PL L100X/0.85 BD  工作距離：0.4 mm

CCD接頭

0.5X

0.5X帶分劃尺,格值0.1mm/格

攝像儀

DV-1(帶USB和Video輸出)

DV-2(帶USB輸出)

DV-3(帶Video輸出)

數碼相機接頭

CANON(EF)  NIKON( F)
